當前位置：首頁 > 產品中心 > 球閥球閥
二片式外螺紋球閥 | Q21F

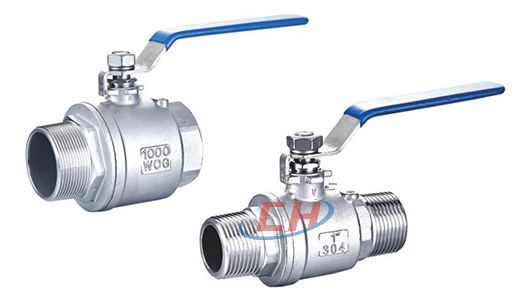

二片式外螺紋球閥圖片

二片式外螺紋球閥 產品說明
二片式外螺紋球閥Q21F閥體采用1000WOG閥體，螺紋制式可選G螺紋、NPT螺紋、BSP螺紋、BSTP螺紋、RC螺紋等，閥座采用PTFE密封，可以在一定腐蝕和溫度工作條件下工作，密封性能優(yōu)秀，基本實現零泄漏。公稱通徑覆蓋DN6到DN100，廣泛應用水、氣體、溶液、油品等場合使用。

二片式外螺紋球閥 材質參數
序號No 零件名稱PARTNAME 材質MATERIALSLIST
1 閥體BODY CF8M CF8 WCB
2 閥蓋ENDCAP CF8M CF8 WCB
3 球BALL SS316 SS304 SS304
4 閥桿STEM SS316 SS304 SS304
5 闊座SEAL RTFE RTFE RTFE
6 線條BODYSEAL RTFE RTFE RTFE
7 桿密封THRUSTWASHER RTFE RTFE RTFE
8 中頭墊STEMPACKING RTFE RTFE RTFE
9 填料壓套GLAND SS304 SS304 SS304
10 手柄HANDLE SS304 SS304 SS304
11 彈墊STUD A193Gr.B8 A193Gr.B8 A193Gr.B8
12 螺帽NUT A194.Gr.8 A194.G.8 A194.Gr.8
13 膠套HANDLECOVER PLASTIC PLASTIC PLASTIC

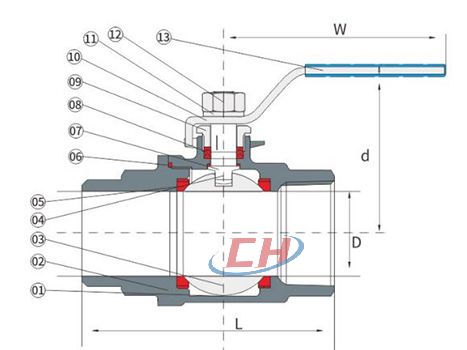

二片式外螺紋球閥 結構尺寸圖

二片式外螺紋球閥結構圖

二片式外螺紋球閥 連接尺寸
SIZE d L W H
1/4" 12 68.5 91 48
3/8" 12 68.5 91 48
1/2" 15 66 106 50
3/4" 20 74.5 106 55
1" 25 88 110 63
1-1/4" 32 101 128 70
1-1/2" 38 110 148 75
2" 49 126 165 94
